Алуминиева дограма и вратисе използват широко в жилищна, търговска, промишлена и висока архитектура, защото съчетават структурна здравина, гъвкавост на дизайна, устойчивост на атмосферни влияния, ниски изисквания за поддръжка и съвместимост с модерни системи за остъкляване. Най-ефективната спецификация обаче не е просто въпрос на избор на алуминий. Серията на рамката, класът на сплавта, конфигурацията на отвора, натрупването на стъкло, термичното разделяне, уплътненията, хардуерът, обработката на повърхността, дренажът и подробностите за монтажа влияят върху крайното представяне на завършен отвор. Това ръководство обяснява как тези елементи работят заедно, как да сравнявате общи конфигурации, как да съпоставите система със сградна среда и как да избегнете грешки в спецификацията, които могат да намалят комфорта или производителността на услугата.
Съдържание
Щракнете върху който и да е раздел, за да преминете директно към темата.
- 1. Защо изборът на материал има значение в модерните отвори
- 2. Разбиране на структурната система
- 3. Как изборът на сплав влияе на производителността
- 4. Как работят серията рамка и дълбочината на профила
- 5. Избор между конфигурации за отваряне
- 6. Термична производителност и контрол на времето
- 7. Стъкло, уплътнения, хардуер и дренаж
- 8. Повърхностна обработка и дълготраен външен вид
- 9. Съпоставяне на системи с приложения за изграждане
- 10. Как да четем техническа спецификация
- 11. Често срещани грешки при спецификация и инсталиране
- 12. Защо прецизното производство е от значение
- 13. Практическа рамка за подбор
- 14. Често задавани въпроси
Защо изборът на материал има значение в модерните отвори
Прозорецът или вратата са повече от рамка около стъкло. Той е част от обвивката на сградата, влияе върху това как хората възприемат вътрешното пространство и трябва да работи при повтарящи се цикли на отваряне, променящи се температури, налягане на вятъра, дъжд, слънчева светлина и ежедневно почистване.
Ето защо изборът на материал трябва да се разглежда заедно с проектирането на системата. Алуминият е привлекателен за архитектурни приложения, тъй като предлага полезна комбинация от здравина, стабилност на размерите, гъвкавост на производството и относително ниско структурно тегло. Може също така да бъде екструдиран в сложни секции, което позволява на дизайнерите и производителите да интегрират камери, остъклени джобове, дренажни пътеки, уплътнения, места за закрепване и други функционални характеристики в една координирана профилна система.
За жилищен проект, това може да се превърне в тънка видимост и практична вентилация. За търговска сграда приоритетите може да се изместят към по-големи остъклени площи, повтарящи се цикли на отваряне, по-силен хардуер или по-строг контрол на движението на въздуха и водата. В крайбрежна среда повърхностната защита и устойчивостта на корозия стават особено важни. В регион със силен вятър геометрията на профила, армировката, изборът на стъкло и анкерирането заслужават специално внимание.
Профилите пренасят натоварвания от остъкляване, хардуер, натиск от вятъра и работни сили в строителната конструкция.
Рамките, уплътненията, дренажните канали и остъкляването работят заедно, за да ограничат нежеланото движение на въздух и вода.
Размерите на профила, визуалните линии, покритието, цвета и стила на отваряне влияят върху визуалния език на една фасада.
Хардуерът и геометрията на рамката определят колко лесно устройството се отваря, затваря, заключва, вентилира и остава подравнено.
Следователно най-силните системи не се определят от една-единствена характеристика. Изпълнението идва от координацията. Висококачествената сплав не може да компенсира лошия дренаж. Здравата рамка не може да създаде надеждно уплътнение, ако геометрията на крилото е неточна. Отличното стъкло не може да преодолее лошо поставена периметърна фуга. Пълният комплект трябва да се разглежда като един инженерен отвор.
Разбиране на структурната система
Основната структурна логика на алуминиевия отвор е проста: екструдираните профили създават рамката и подвижните секции, остъкляването се държи в специални джобове, хардуерът е позициониран в подсилени зони, а уплътнителните компоненти затварят предвидените празнини между фиксираните и подвижните части.
Това, което прави системата сложна, е взаимодействието между тези елементи. Профил, който изглежда компактен отвън, може да съдържа множество вътрешни камери. Тези камери могат да помогнат за твърдостта, насочването на дренажа, поставянето на крепежни елементи или термичното разделяне. Следователно действителната геометрия на профила може да разкаже много по-полезна техническа история, отколкото видимата повърхност сама по себе си.
Фиксирани рамки и работещи секции
Фиксираната периметърна рамка осъществява връзката между отвора и стената. Тя трябва да запази своята геометрия, като същевременно издържа на натоварванията, предавани през крилото и стъклопакета. Работните секции, напротив, трябва да балансират твърдостта с движението. Размерите им трябва да останат достатъчно стабилни, за да може хардуерът да работи правилно и уплътненията да поддържат постоянен контакт.
Джобът за остъкляване
Джобът за остъкляване определя как стъклото се поставя, поддържа, задържа и запечатва. Добре проектираният джоб поддържа стъклото правилно, като същевременно оставя място за уплътнения, блокове за настройка, дренажни средства и необходимата дебелина на стъклото. Съвместимостта между стъклената конструкция и профилната система винаги трябва да се проверява преди производството.
Фуги и точки на свързване
Ъгловите съединения и механичните връзки често се пренебрегват по време на визуално сравнение, защото не са най-очевидната част от завършен отвор. Независимо от това, те могат да повлияят на подравняването, твърдостта, непрекъснатостта на уплътнението и дългосрочната работа. Прецизното рязане и точното сглобяване на ъглите са от значение, особено когато няколко модула са монтирани в непрекъсната фасада.
За проектните екипи един полезен навик е да изискват пълен чертеж на разрез, вместо да оценяват рамката само от снимки. Една секция може да разкрие дълбочината на профила, разположението на камерите, допустимото остъкляване, местоположението на термичната бариера, дренажния път, позицията на уплътнението и хардуерния интерфейс в един изглед.
Алуминиева дограма и вратисе разбират най-добре като инженерни възли. Фразата може да звучи просто, но действителната техническа система може да варира значително в зависимост от серията профили, стила на отваряне, сплавта, стъклото, топлинния дизайн, уплътненията и екологичните изисквания.
Как изборът на сплав влияе на производителността
Не всички алуминиеви профили имат еднакви механични характеристики. Семейството на сплавите и температурата влияят върху якостта, провлачването, удължението, реакцията на обработка и начина, по който даден профил може да бъде проектиран според конкретно изискване за натоварване.
За архитектурни системи два класа, които често се разглеждат, са 6063-T5 и 6061-T6. Те не са взаимозаменяеми във всяко приложение. Правилният избор зависи от необходимата геометрия на профила, състояние на натоварване, метод на производство и спецификация на проекта.
| Клас на материала | Типичен характер | Типичен дизайн | Къде може да бъде полезно |
|---|---|---|---|
| 6063-T5 | Силна пригодност за профилно екструдиране с добри характеристики на повърхностна обработка | Полезно за много конвенционални архитектурни профили и детайлни екструзии | Жилищни и общи търговски системи |
| 6061-T6 | По-висока механична якост и по-силен потенциал за носене | Може да поддържа по-взискателни структурни изисквания, когато е правилно проектиран | По-големи секции, по-тежко остъкляване или приложения, изискващи по-голям структурен капацитет |
Силата е само един критерий за избор
По-здравата сплав не създава автоматично по-добър отвор. Ако профилът е ненужно тежък за предназначението му, други части на системата може да не станат по-добри просто защото здравината на материала е по-висока. Геометрията на профила, дебелината на стената, обхватът, разстоянието между опорите, теглото на стъклото, разположението на хардуера и анкерирането все още трябва да бъдат оценени.
По-полезният въпрос не е "Коя сплав е най-здрава?" но „Коя сплав поддържа необходимия дизайн с подходяща геометрия и последователност на производството?“ Тази промяна води до по-добри инженерни решения, тъй като свързва свойствата на материала с действителните условия на приложение.
Проследимост и консистенция на материала
За по-големи проекти последователността в производствените партиди е важна. Избраната сплав и температура трябва да бъдат ясно определени в техническата спецификация, а производствените записи трябва да позволяват разграничаването на одобрените материали от заместителите. Съгласуваността е особено важна, когато профилната обработка, анодизирането или нанасянето на покритие се извършват на няколко производствени етапа.
- Определете сплавта и температурата:Избягвайте използването на общи термини като „алуминий с висока якост“ без техническо обозначение.
- Свържете секцията с товара:Изборът на материал и геометрията на профила трябва да се разглеждат заедно.
- Прегледайте изискванията за производство:Рязане, механична обработка, съединяване и довършване могат да повлияят на практическото представяне на готовия компонент.
- Поддържайте записите в съответствие:Спецификациите на материала трябва да съответстват на производствените чертежи и документацията за проверка.
Как работят серията рамка и дълбочината на профила
Сериите рамки често се използват за описание на номиналната ширина или структурната група на алуминиев профил. Те дават на купувачите и дизайнерите удобна отправна точка за сравнение, но серийният номер сам по себе си не определя пълното представяне на един прозорец или врата.
По-дълбоката рамка може да предложи повече вътрешно пространство за камери, стъкло, уплътнения, подсилвания или компоненти с термично прекъсване. По-компактен профил може да осигури по-тънки визуални пропорции. Нито един подход не е универсално превъзходен. Правилният баланс зависи от сградата, конфигурацията на остъкляването, структурния обхват, излагането на атмосферни влияния и проектната цел.
| Дизайн променлива | Какво влияе | Защо има значение |
|---|---|---|
| Дълбочина на профила | Твърдост на секцията, настаняване на остъкляване, геометрия на системата | По-дълбоките секции могат да осигурят допълнително структурно и функционално пространство |
| Дебелина на стената | Локална коравина, поведение при обработка, якост на връзката | Неадекватният дизайн на секциите може да създаде изкривяване или лоша хардуерна поддръжка |
| Оформление на камерата | Сила, дренаж, термична стратегия | Вътрешната геометрия влияе повече от външния вид |
| Остъкляване джобен размер | Съвместимост със стъкло и уплътнение | Рамката трябва да поддържа правилно указаното остъкляване |
Защо една и съща серия може да се представи по различен начин
Два продукта, носещи едно и също номинално обозначение на серията, може да се различават по сплав, дебелина на стената, дизайн на камерата, хардуерна система, конфигурация на стъклото и конструкция с термично прекъсване. Следователно серийните номера трябва да се третират като идентификатори в системата, а не като универсални етикети за ефективност.
За техническо закупуване и координиране на дизайна е полезно да сравнявате чертежите на разрези един до друг. Това улеснява идентифицирането на разликите, които е трудно да се преценят само от имената на продуктите.
Избор между конфигурации за отваряне
Стилът на отваряне пряко влияе върху вентилацията, почистването, видимостта, натоварването на хардуера, управлението на водата и как отворът взаимодейства с помещението или фасадата. Подходящата конфигурация започва с предназначението, а не само с външния вид.
Работата на панти може да осигури ефективна вентилация и свободна зона за отваряне. Полезно е, когато директният въздушен поток и практичната работа са приоритет.
Плъзгащите се крила се движат в собствената си равнина, което може да бъде полезно, когато външното или вътрешното пространство за люлеещо се крило е ограничено.
Работата с горни панти може да позволи вентилация, като същевременно помага за справяне с лекия дъжд, когато геометрията на отваряне и уплътненията са правилно проектирани.
Множество свързани панели могат да създадат широк отвор, когато проектът изисква по-силна връзка между вътрешните и външните пространства.
Касементни системи
Касетата могат да осигурят относително директен път на въздушния поток и обикновено се използват там, където вентилацията е важна. Тъй като крилото се простира в посоката на отваряне, дизайнерите трябва да проверят разположението на мебелите, пътищата за циркулация, достъпа за почистване и обхвата на хардуера.
Плъзгащи системи
Плъзгащите се модули често се избират там, където е желателно спестяващо пространство движение на отваряне. Подравняването на коловозите, качеството на ролката, дренажът и връзката между движещия се панел и рамката са от основно значение за гладката работа. Плъзгащата се система не трябва да се оценява само по това колко гладко се движи мостра от шоурума, когато е нова; дългосрочната поддръжка на геометрията на коловозите и хардуера също имат значение.

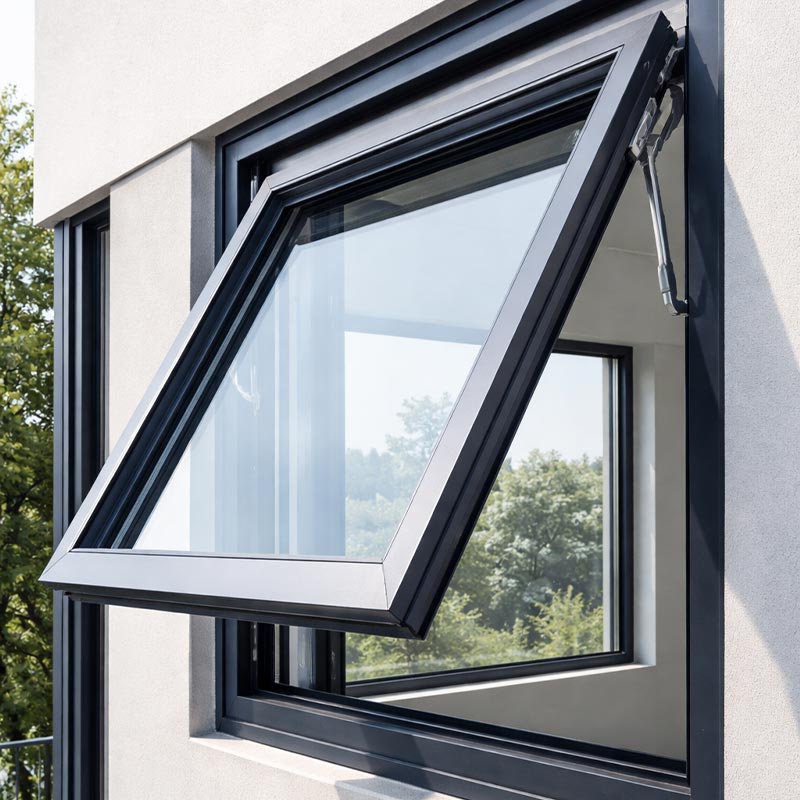

Сенници и специализирани конфигурации
Прозорците с тенти могат да бъдат практични за контролирана вентилация и могат да създадат отличителен ритъм на фасадата. Специализираните конфигурации могат също така да комбинират различни режими на отваряне, като плъзгане и криловидни функции, за да се приспособят към сложни оформления на помещения.
Термична производителност и контрол на времето
Топлинните характеристики не се определят само от алуминия. Важният въпрос е как топлината се движи през целия комплект и как рамката, стъклото, уплътненията, разделителите и околната конструкция управляват това движение.
Традиционният алуминий е силно проводим. За сгради, които изискват подобрени топлинни характеристики, системите с термично прекъсване могат да прекъснат директния проводим път през рамката чрез използване на разделител с ниска проводимост между частите на металната секция. Термичните бариери на базата на PA66 обикновено се използват за тази цел.
Защо термичните прекъсвания имат значение
Основната цел на термичното прекъсване е да намали директния пренос на топлина през рамката. Една правилно проектирана система може също така да подобри температурното поведение на вътрешната повърхност и да намали вероятността от кондензация при подходящи вътрешни и външни условия.
Въпреки това, ефективността на термично прекъсване зависи от нещо повече от просто добавяне на изолационна лента. Геометрията на термичната бариера, непрекъснатостта около ъглите, дизайнът на ръба на стъклото, хардуерните интерфейси, дълбочината на рамката, уплътненията и инсталацията влияят върху реалния резултат.
Устойчивост на въздух, вода и вятър
Метеорологичните характеристики трябва да се оценяват като система. Компресионните уплътнения, дренажните канали, уплътненията, интерфейсите за остъкляване, управлението на налягането, ъгловите съединения и геометрията на рамката допринасят за крайния резултат.
Устойчивостта на вятър също зависи от пълната конфигурация. Твърдостта на профила, размерите на стъклото, разстоянието между колоните, армировката, анкерирането и височината на сградата могат значително да променят проектните изисквания. Следователно спецификация на продукта, която не идентифицира контекста на теста или дизайна, трябва да се тълкува внимателно.
| Област на изпълнение | Ключови компоненти | Типичен инженерен фокус |
|---|---|---|
| Термичен | Термична бариера, геометрия на рамката, стъкло, дистанционер, уплътнения | Намалете проводимите и конвективните топлинни пътища |
| Херметичност | Уплътнения, ъглови съединения, хардуерна компресия | Поддържайте непрекъснато уплътняване при работа и движение |
| Водонепроницаемост | Отводнителни канали, водни пътища, уплътнения, контрол на налягането | Насочете падащата вода далеч от вътрешните повърхности |
| Устойчивост на вятър | Коравина на профила, стъкло, армировка, анкери | Контролирайте отклонението и поддържайте безопасна работа под товар |
За сгради, чувствителни към климата, този цялостен системен подход е особено важен. Спецификацията трябва да обяснява кои части от модула допринасят за изискваната производителност, вместо да представя едно изолирано число на производителност без контекст.
Стъкло, уплътнения, хардуер и дренаж
Рамката е само една част от отвора. Стъкло, уплътнения, хардуер и дренаж могат да определят дали завършеният модул работи според очакванията при ежедневна употреба.
Стъклена конфигурация
Дебелината на стъклото, броят на стъклата, ширината на кухината, изборът на покритие, акустичната конфигурация и изискванията за безопасност трябва да се вземат предвид във връзка с профилната система. По-тежкото стъкло увеличава натоварването, носено от крилото и хардуера, така че съвместимостта трябва да се провери, а не да се предполага.
Например, изолиран стъклопакет с множество стъкла може да подобри топлинните и акустичните характеристики, но рамката трябва да има достатъчна дълбочина на остъкления джоб и структурен капацитет, за да поддържа избраното натрупване. Следователно изборът на стъкло трябва да се извършва заедно с избора на рамка.
Уплътнения и гарнитури
Уплътненията поддържат контакт между компонентите, които се нуждаят от контролирано разделяне. Уплътнителните системи, базирани на EPDM, се използват широко в архитектурни приложения, тъй като предлагат полезни характеристики на атмосферни влияния, когато са правилно определени и инсталирани.
Геометрията на уплътнението също има значение. Уплътнението трябва да бъде достатъчно компресирано, за да поддържа непрекъснатост, но не и претоварено до степен, че работата да стане ненужно трудна. Ъгловото съединяване, дължината на уплътнението, разположението на фугата и качеството на монтажа допринасят за надеждността на уплътнението.
Хардуер
Панти, брави, ролки, дръжки, ограничители, фрикционни стойки и многоточкови системи трябва да бъдат съобразени с размера и теглото на крилото. Капацитетът на хардуера трябва да се вземе предвид заедно с работната честота и излагането на околната среда.
Отводняване
Една правилно дренирана рамка не се опитва да направи всяка повърхност абсолютно суха. Вместо това, той управлява случайната влага, като насочва водата през контролирани пътища към външни точки за изпускане. Дренажните отвори трябва да останат незапушени след изработката, довършването, монтажа и почистването.
- Съвместимост със стъкло:Потвърдете дебелината, теглото, дълбочината на джоба и метода на остъкляване.
- Непрекъснатост на уплътнението:Проверете ъглите, ставите, компресията и достъпа за подмяна, където е приложимо.
- Капацитет на хардуера:Съобразете обкова с теглото, размерите и честотата на отваряне на крилото.
- Дренажен път:Уверете се, че водата има определен път към външната среда.
Повърхностна обработка и дълготраен външен вид
Повърхностната обработка е едновременно визуална и функционална част от алуминиевата архитектурна система. Покритието влияе върху цвета, текстурата, устойчивостта на излагане на околната среда, възможността за почистване и възприеманото качество на завършената фасада.
Общите подходи включват анодиране, прахово покритие, ефекти на термичен трансфер за външен вид на дървесни зърна и покрития на основата на флуоровъглерод за взискателни външни приложения. Всеки метод създава различен характер на повърхността и трябва да бъде избран според желания външен вид и условията на околната среда.
Анодизирани повърхности
Анодирането създава контролиран оксиден слой върху алуминиевата повърхност. Може да създаде метални покрития и издръжлив архитектурен външен вид, като същевременно запазва визуална връзка с основния алуминиев материал.
Прахово боядисване
Праховото покритие осигурява широка цветова гъвкавост и се използва широко за съвременни жилищни и търговски фасади. Може да поддържа стандартни цветови системи и специфични за проекта покрития, когато подготовката на субстрата, предварителната обработка, втвърдяването и качеството на покритието са правилно контролирани.
Дървесни ефекти
Техниките за термичен трансфер могат да създадат визуални модели, които наподобяват дървен материал, като същевременно запазват алуминиев субстрат. Този подход е полезен, когато даден проект търси по-топъл архитектурен облик без промяна на основната материална платформа.
Какво трябва да се провери?
| Опция за завършване | Визуален характер | Полезно съображение |
|---|---|---|
| Анодиране | Метални и архитектурни | Полезно, когато се желае естественият характер на алуминия |
| Прахово боядисване | Богата гама от плътни цветове и текстури | Подходящ за много жилищни и търговски цветни програми |
| Термичен трансфер | Външен вид на дърво | Полезно за проекти, съчетаващи съвременно рамкиране с по-топли визуални сигнали |
| Флуорокарбоново покритие | Архитектурен външен вид | Може да се има предвид за по-взискателно експониране на фасадата, когато е правилно указано |
Консистенцията на цветовете също има значение, когато много модули са монтирани на една фасада. Спецификацията на проекта трябва да дефинира вида на покритието, референтния цвят, очакванията за гланц или текстура и приемливи критерии за проверка.
Съпоставяне на системи с приложения за изграждане
Различните видове сгради поставят различни изисквания към отворите. Вместо да търсят една универсална конфигурация, дизайнерите трябва да идентифицират доминиращите екологични и оперативни изисквания на проекта.
Приоритетите често включват дневна светлина, вентилация, акустичен комфорт, достъп за почистване, термичен контрол и баланс между визуални пропорции и практическа употреба.
Повтарящата се операция, по-големите остъклени размери, координацията на фасадата, безопасността, издръжливостта и постоянният външен вид може да станат по-важни.
Налягането на вятъра, анкерирането, структурната деформация, управлението на водата и достъпът за поддръжка заслужават подробен инженерен преглед.
Наситеният със сол въздух увеличава значението на избора на материал, подготовката на повърхността, качеството на покритието, дренажа и устойчивостта на корозия на хардуера.
Жилищни съображения
Домовете обикновено изискват отвори, които са лесни за работа, почистване, вентилация и поддръжка. Спалните могат да се възползват от акустичните съображения, жилищните зони могат да дадат приоритет на по-големите остъклени повърхности, а кухните или баните може да изискват практична вентилация. Идеалната конфигурация зависи от стаята, а не само от категорията на сградата.
Търговски съображения
Търговските сгради може да имат по-чести цикли на отваряне и по-високи изисквания за координация. Повтарящото се инсталиране на един и същи модул прави последователността на размерите особено важна. Издръжливостта на хардуера, достъпността на подмяната и еднаквостта на покритието трябва да бъдат обсъдени по време на избора на система.
Високи и открити фасади
С увеличаването на височината на сградата и експозицията поведението на вятъра и водата става по-значимо. Рамката трябва да бъде анализирана заедно с размерите на стъклото, точките за закрепване, опорите, напречните греди и конструкцията на околната стена. Също така е важно да координирате външния дренаж и вътрешните покрития, така че отворът да работи правилно, след като бъде инсталиран.
Индустриални среди
Индустриалните съоръжения могат да изложат отворите на прах, влага, химикали, температурни промени или интензивно почистване. В тези ситуации повърхностната обработка, изборът на уплътнение, хардуерната защита и достъпът за поддръжка могат да станат по-важни от декоративните елементи.
Как да четем техническа спецификация
Добрата техническа спецификация трябва да направи системата разбираема, без да разчита на маркетингов език. Купувачите, архитектите, инженерите и монтажниците трябва да могат да идентифицират какво всъщност се доставя и за кои условия се отнасят посочените характеристики.
| Спецификация Елемент | Какво да търсите | Защо има значение |
|---|---|---|
| Сплав и температура | Точно обозначение на материала | Осигурява основа за разбиране на механичното поведение |
| Профилна серия | Номинални размери на семейството и сечението | Помага за идентифициране на рамковата система и наличното пространство за остъкляване |
| Натрупване на стъкло | Дебелина на стъклото, кухина, конфигурация | Отнася се пряко за теглото, топлинните, акустичните и изискванията за безопасност |
| Термичен дизайн | Материал и конфигурация за термично прекъсване | Показва как се управлява проводящият пренос на топлина |
| Ефективност във въздуха и водата | Тествано или определено изпълнение с ясни условия | Избягва тълкуване на изолирани числа без контекст |
| Устойчивост на вятър | Клас, проектно налягане или еквивалентна тестова основа | Свързва системата с експозицията на проекта и структурните изисквания |
| Завършете | Процес на нанасяне на покритие или анодиране и цветова справка | Определя външния вид и очакванията за повърхностна обработка |
Поискайте чертежи на разрези
Разделът на профила е един от най-полезните документи за техническо сравнение. Може да разкрие дали продуктът има термични камери, къде стои стъклото, как работят уплътненията, къде минават дренажните канали и колко място има за хардуер.
Попитайте какво описват показателите за изпълнение
Числата са ценни само когато контекстът им е ясен. Термичният коефициент може да описва определена секция, натрупване на остъкляване или цялостен монтаж. Класификация за водонепропускливост или устойчивост на вятър може да бъде свързана с определена тестова конфигурация. Следователно техническите спецификации трябва да обясняват тестваното или изчислено състояние, вместо да представят числа без референтна конфигурация.
Разделете стандартните функции от специфичните за проекта опции
Някои характеристики са стандартни за продуктово семейство, докато други зависят от изискванията на проекта. Ясната спецификация трябва да прави разлика между стандартните опции за профили, наличните конфигурации на стъклото, избора на покритие, хардуерните пакети и персонализираните размери.
Често срещани грешки при спецификация и инсталиране
Много проблеми с производителността не са причинени от самия основен материал. Те възникват от несъответстващи компоненти, неясни спецификации, лош контрол на производството или детайли на монтажа, които не са координирани със системата за прозорци и врати.
- Избор само по външен вид:Една тънка рамка може да изглежда привлекателна, но все пак изисква достатъчен структурен капацитет за предвидения размер на стъклото и натоварването на околната среда.
- Пренебрегване на теглото на стъклото:По-тежкото остъкляване променя натоварването на крилото и може да повлияе на избора на обков, пантите, ролките и деформацията на рамката.
- Третиране на сериен номер като оценка на ефективността:Една и съща номинална серия може да съдържа различни структурни и термични конфигурации.
- Подценяване на дренажа:Дренажният път може да бъде блокиран от уплътнител, отломки, неправилна обработка или грешки при монтажа.
- Използване на неподходящ хардуер:Хардуерът трябва да отговаря на размерите на отваряне, теглото на крилото, работната честота и изложението.
- Пропускане на координацията на инсталацията:Дори добре проектиран модул може да работи лошо, ако интерфейсът на периметъра не е правилно запечатан, закотвен и дренажен.
- Сравняване на имена на финали вместо спецификации:Две покрития с подобни имена на цветове може да имат различни изисквания към процеса и екстериорни експлоатационни характеристики.
- Разчитайки на неясен език за издръжливост:Твърдения като „много силен“ или „дълготраен“ са по-малко полезни от информацията за определен материал, покритие, тестване и поддръжка.
Инсталацията е част от системата
Отворът трябва да бъде монтиран така, че рамката му да остане правилно подравнена, механично закрепена и интегрирана в конструкцията на стената. Периметровите фуги изискват подходящи материали и детайли за управление на движението и влагата.
Подравняването е особено важно за плъзгащи се и многоточкови системи. Рамка, която е малко извън квадрата, може да създаде неравномерно компресиране, преждевременно износване на хардуера или трудна работа. Поради това допустимите отклонения на монтажа трябва да бъдат определени преди започване на работата.
Защо прецизното производство е от значение
Екструдирането е само началото на производствения процес. Архитектурните отвори обикновено включват рязане, CNC машинна обработка, пробиване, обработка на ъгли, монтаж, остъкляване, запечатване, повърхностна обработка, проверка и опаковане. Всеки етап може да повлияе на окончателното сглобяване.
Съгласуваността на размерите е особено важна, тъй като прозорците и вратите съдържат множество взаимодействащи си компоненти. Ако позицията на отвора, дължината на среза, ъгловата фуга или остъкленият джоб са непоследователни, проблемът може да се появи по-късно като хардуерен проблем, проблем с подравняването, проблем с уплътнението или настройка на инсталацията.
Контрол на екструзията
Екструдираните профили трябва да поддържат предвидената геометрия на сечението в рамките на определените допуски. Последователността става по-важна, когато профилите се съединяват в големи сглобки или когато множество единици трябва да се подравнят визуално през една фасада.
CNC обработка
Компютърно контролираната обработка може да подобри повторяемостта за хардуерни отвори, дренажни характеристики, позиции на дръжката, ъглови интерфейси и други критични операции. Стойността на машинната обработка се крие не просто в автоматизацията, но и в повтарящия се контрол и проверка на процеса.
Качество на сглобяване
Монтажните екипи трябва да разбират връзката между размерите на рамката, уплътненията, стъклото, хардуера и дренажа. Правилното разположение на компонентите може да бъде също толкова важно, колкото и качеството на компонентите. Премиум уплътнение, инсталирано неправилно, все още е дефект при монтажа.
Пунктове за проверка
- Проверка на входящия материал:Потвърдете определената сплав, размерите на профила и видимото състояние на материала.
- Машинна проверка:Проверете критичните дупки, слотове, дренажни отвори и размери спрямо одобрените чертежи.
- Инспекция на монтажа:Проверете подравняването на ъглите, монтажа на хардуера, непрекъснатостта на уплътнението и опората за остъкляване.
- Функционална проверка:Задействайте многократно представителните модули, за да потвърдите плавното движение и заключване.
- Завършете инспекцията:Прегледайте цвета, външния вид на покритието, драскотините, следите от работа и видимите повърхностни дефекти.
Дисциплинираният производствен процес създава по-силна връзка между техническата спецификация и това, което пристига на строителната площадка. Тази връзка е особено ценна за проекти с повтарящи се модули или стриктна координация на фасадите.
Практическа рамка за подбор
Един систематичен процес на подбор може да направи спецификацията по-ясна и да намали риска от пренебрегване на критично изискване.
- Определете средата на сградата:Определете климата, изложението, височината на сградата, ориентацията, влажността, излагането на сол и условията на почистване.
- Дефинирайте функцията за отваряне:Решете дали вентилацията, големите ясни отвори, компактното движение, сигурността, достъпа или акустичния контрол имат най-висок приоритет.
- Определете изискването за остъкляване:Установете дебелината на стъклото, броя на стъклата, характеристиките за безопасност, акустичните цели и очакваното тегло на единица.
- Определете структурни изисквания:Прегледайте размерите на отворите, натоварванията от вятъра, разстоянието, анкерирането и очакваните работни сили.
- Определете топлинните изисквания:Определете дали е необходима термично счупена конфигурация и я координирайте със системата за остъкляване.
- Определете повърхностната обработка:Изберете анодиране, прахово покритие, външен вид с дървесни зърна или друго определено покритие според излагането на околната среда и архитектурното намерение.
- Определете хардуера:Сравнете панти, брави, дръжки, ролки, стойки и други елементи за размера на крилото и честотата на работа.
- Преглед на инсталацията:Потвърдете стенните интерфейси, анкерирането, подложките, периметърните фуги, дренажа и достъпа за регулиране.
- Преглед на документацията:Уверете се, че чертежите, спецификациите, критериите за проверка и одобрените образци на покритието са в съответствие с производствената поръчка.
За проектни екипи, сравняващи системи, полезна матрица за оценка може да поддържа дискусиите фокусирани върху измерими характеристики, а не върху общи описания на продукти.
| Категория за оценка | Ключов въпрос | Предпочитано доказателство |
|---|---|---|
| Материал | Сплавта и температурата ясно ли са определени? | Техническа спецификация на материала |
| Профил | Секцията отговаря ли на размера на отвора и натоварването? | Чертеж на разрез и данни за дизайн |
| Остъкляване | Може ли системата да поддържа необходимото натрупване на стъкло? | Размери на остъкления джоб и данни за натоварването |
| Термичен | Подходяща ли е топлинната стратегия за сградата? | Подробности за системата и данни за топлинната ефективност |
| Времето | Как се управляват въздухът и водата? | Оформление на уплътнението, дизайн на дренажа и данни от изпитване |
| Хардуер | Операционната система съвместима ли е с крилото? | Хардуерен график и капацитет на натоварване |
| Завършете | Подходяща ли е повърхностната обработка за околната среда? | Завършете спецификация и стандарт за проверка |
| Монтаж | Може ли уредът да се монтира и регулира последователно? | Подробности за инсталиране и описание на метода |
Най-полезната спецификация е тази, която може да бъде разбрана от екипите за проектиране, доставка, производство, качествен контрол и монтаж, без да се изискват различни интерпретации на всеки етап.
Когато персонализирането има смисъл
Персонализираните конфигурации могат да бъдат полезни, когато стандартните модули не отговарят напълно на изискванията на проекта. Общите области за персонализиране включват размери на профила, размер на отвора, конфигурация на стъклото, хардуерни комбинации, покритие, цвят, конструкция с термично прекъсване и специални детайли на интерфейса.
Персонализирането все още трябва да се контролира от документиран технически процес. Персонализираният продукт се нуждае от одобрени чертежи, определени допуски, ясни изисквания за материалите и последователен метод за проверка. Персонализирането е най-ефективно, когато решава реално изискване на проекта, вместо да добавя сложност без функционална полза.
Ролята на техническата комуникация
Добрата комуникация между екипа на проекта и производителя може да предотврати проблеми, които могат да бъдат избегнати. Важната информация включва размери на отворите, спецификации на стъклото, очаквано излагане на околната среда, приоритети на производителността, предпочитана операция, изисквания за завършване, ограничения за инсталиране и съответните местни стандарти.
Ясните въпроси често дават по-добри отговори от общите искания. Искането за профилна секция, степен на сплав, обхват на остъкляване, тип хардуер, материал за уплътнение, процес на повърхностна обработка и приложима класификация на производителността създава по-полезен технически разговор, отколкото просто да питате дали продуктът е „висококачествен“.
ЧЗВ
Следващите въпроси се отнасят до общи технически съображения при избора и спецификацията на модерни алуминиеви архитектурни отвори.
Какво прави алуминия подходящ за модерни архитектурни прозорци и врати?
Алуминият съчетава относително ниско структурно тегло с полезна механична якост, отлична гъвкавост при екструдиране, стабилност на размерите и широка гама от опции за повърхностно покритие. Тези свойства позволяват на производителите да създават подробни профилни секции, които интегрират остъклени джобове, камери, уплътнения, дренажни пътища и хардуерни интерфейси.
6061-T6 винаги ли е по-добър от 6063-T5?
No. 6061-T6 обикновено предлага по-висока механична якост, докато 6063-T5 е широко подходящ за архитектурно екструдиране и детайлно производство на профили. Подходящата сплав зависи от структурните изисквания, геометрията на сечението, производствените нужди и предвиденото приложение.
Какво ми казва серийният номер на рамката?
Сериен номер обикновено идентифицира семейство профили или номинален размер на рамката в рамките на определена система. Той е полезен за организиране и сравнение, но не трябва да се третира като универсален рейтинг на ефективността, тъй като сплавта, дебелината на стената, дизайнът на камерата, остъкляването, хардуерът и условията за изпитване могат да варират.
Защо се използват термични прекъсвания в алуминиевите рамки?
Термично прекъсване прекъсва директния проводящ път през металната рамка. Това може да подобри топлинните характеристики и да помогне за управлението на температурите на вътрешната повърхност, когато цялата система е правилно проектирана с подходящо остъкляване и уплътнение.
Кой стил на отваряне е най-подходящ за вентилация?
Няма най-добра конфигурация за всяка стая. Конструкциите с прозорци и сенници могат да осигурят директна вентилация, докато плъзгащите се системи могат да бъдат по-подходящи, когато наличното пространство за отваряне е ограничено. Изборът трябва да вземе предвид въздушния поток, оформлението на помещението, достъпа за почистване, излагането на атмосферни условия и работните навици.
Колко важен е изборът на стъкло?
Стъклото е една от най-важните части на цялостния отвор. Дебелината, теглото, конфигурацията на стъклото, характеристиките на безопасност и топлинните или акустичните свойства влияят върху дизайна на рамката, избора на хардуер, съвместимостта на остъкления джоб и цялостната производителност.
Може ли цветът на повърхността да бъде персонализиран?
Много алуминиеви архитектурни системи поддържат широка гама от цветове и покрития. В зависимост от избраната обработка, персонализирането може да включва стандартни архитектурни цветове, метални ефекти, външен вид на дървесни зърна и специфични за проекта цветови препратки.
Какво трябва да се провери преди започване на производството?
Потвърдете одобрената профилна система, сплав и температура, размери на отвора, натрупване на остъкляване, хардуер, уплътнения, дренажно устройство, покритие, справка за цвят, толеранси, инсталационни интерфейси и приложими изисквания за ефективност. Одобрените чертежи трябва да отразяват окончателната производствена конфигурация.
Могат ли големите остъклени отвори да използват същата система като по-малките жилищни прозорци?
Не е задължително. По-големите отвори въвеждат различни структурни и хардуерни изисквания, особено когато стъклото става по-тежко или излагането на вятър се увеличава. По-големите възли трябва да бъдат прегледани, като се използват техните действителни размери, натоварвания, геометрия на профила, армировка, остъкляване и условия на анкериране.
Как трябва да се оцени времето?
Херметичността, водонепропускливостта и устойчивостта на вятър трябва да се вземат предвид заедно с цялостния монтаж. Прегледайте уплътненията, ъгловите фуги, дренажните канали, геометрията на профила, остъкляването, компресията на хардуера, монтажните интерфейси и условията, при които са постигнати всички посочени резултати от теста.
Защо качеството на монтажа е толкова важно?
Инсталацията определя дали проектираната рамка може да функционира правилно в действителната сграда. Подравняването, анкерите, фугите по периметъра, дренажът, опората за остъкляване и настройката на хардуера влияят върху работата и атмосферните характеристики. Един добре проектиран продукт все още може да има недостатъчна производителност, ако инсталацията е непоследователна.
Каква информация трябва да получи производителят за персонализиран проект?
Полезната информация за проекта включва размери на отворите, тип сграда, експозиция на околната среда, желан стил на отваряне, конфигурация на стъклото, структурни изисквания, топлинни очаквания, покритие и цвят, хардуерни предпочитания, ограничения при инсталиране и съответните технически стандарти.
Изграждане на по-добри отвори чрез по-добри спецификации
Изпълнението на един модерен фасаден отвор е резултат от много свързани решения. Алуминият осигурява адаптивна структурна платформа, но крайният резултат също зависи от дизайна на профила, избора на сплав, остъкляване, термично разделяне, уплътнения, хардуер, дренаж, обработка на повърхността, прецизност на производството и монтаж.
Затова обмислената спецификация започва с действителните строителни условия. След като се разберат тези условия, става по-лесно да се избере конфигурация на отваряне, да се определи подходящо семейство рамки, да се координира системата за остъкляване, да се идентифицират необходимите климатични и топлинни характеристики и да се установят точките за проверка, необходими по време на производството и монтажа.
Този подход също така създава по-добра комуникация в целия проект. Архитектите могат да обяснят намерението на дизайна, инженерите могат да дефинират изисквания за изпълнение, екипите за доставка могат да сравняват техническите конфигурации, производителите могат да подготвят точни производствени документи, а монтажниците могат да работят от ясен набор от детайли на интерфейса.
За проекти, изискващи комбинация от структурни характеристики, чисти архитектурни линии, управление на времето, гъвкави покрития и практична дългосрочна експлоатация, внимателно проектираните алуминиеви системи осигуряват гъвкава основа. Ключът не е да изберете най-сложната конфигурация, а да изберете конфигурацията, която пасва на сградата, околната среда и начина, по който хората ще използват пространството.
Имате нужда от техническа конфигурация за вашия проект?
За специфичен за проекта избор на профил, конфигурации на отваряне, съвместимост на остъкляването, повърхностни покрития и персонализирани архитектурни изисквания,свържете се с насза обсъждане на техническите подробности с екипа на производителя.
